Quad PWM Controller

Quad LED PWM Controller für die Hutschiene

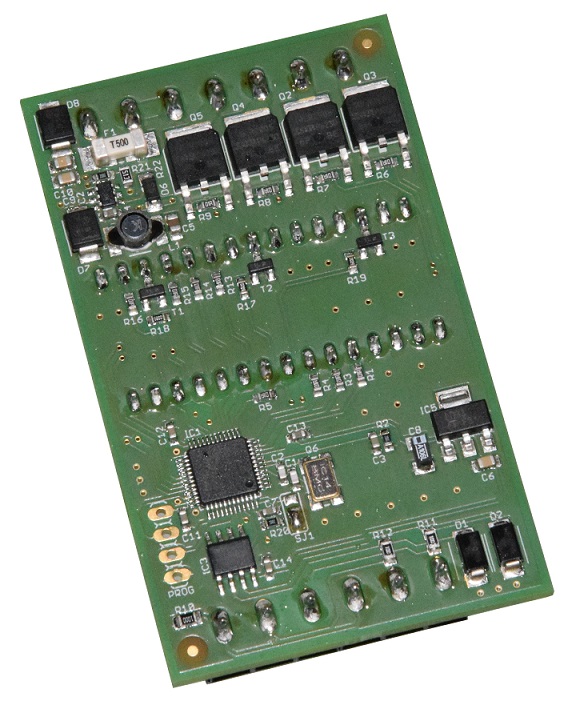

Quad PWM Controller           Platine





Technische Daten:

  • Eingangssignal: DMX / RDM
  • 16 Bit PWM für super smoothe Animationen
  • PWM Frequenz einstellbar von 1 – 30 kHz
  • Spannungsbereich: 12-24V (auf Kundenwunsch auch bis 48Volt)
  • DMX-Adressen: 4/8
  • 8 und 16-Bit Modi
  • Dimmkurve einstellbar (Gamma von 0,1 - 9,9)
  • Anschluss via Kabelklemmen
  • Ausgang: 4 x 3A
  • Abmessungen: 43,5 x 72mm
  • 32Bit ARM Cortex M3 Prozessor
  • Hutschienenmontage





DOWNLOAD

Dateien Infos, Doku usw. (04.05.2020)



Video Download
