Light Painter (DIY Pixel Stick)
Der Controller ist im Onlineshop erhältlich!

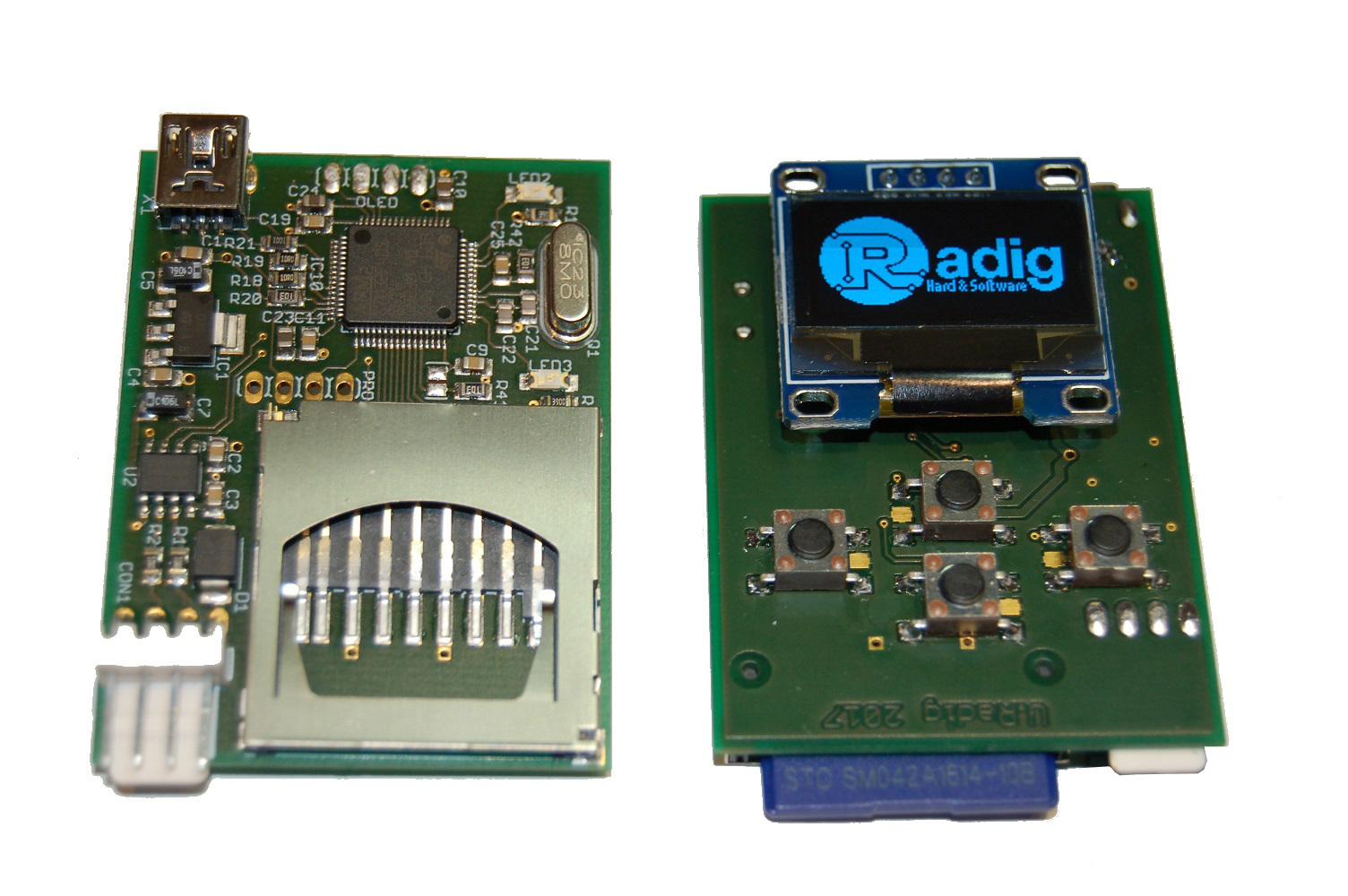

Der Light Painter (DIY Pixel Stick) ist ein kleines handliches Gerät, welches WS2812 LEDs ansteuern kann. Für die Bedienung gibt es ein kleines OLED Display und vier Steuertasten. Herz des ganzen Gerätes ist ein kleiner STM32F405 Prozessor mit 168 MHz. Das Gerät spielt 24Bit Bitmap Dateien ab, gedacht zum ansteuern individueller WS2812 Stäbe für Light Painting. Diese Anwendung hat dem Gerät auch seinen Namen gegeben "Light Painter". Die Bitmaps werden von einer SD/SDHC Karte abgespielt. Also im Grunde genommen ist das Gerät ein mini LED Player für WS2812 LEDs mit konfortabler Bedienung. Die kleine Platine gibt es fertig bestückt im Onlineshop. Ein Light Painting Stick kann somit für etwa ~100€ realisiert werden. Mein Stick hat 144 LEDs pro Meter und ist 2 Meter lang. Der Preis für WS2812B LED Strips mit 144LEDs pro Meter liegt bei etwa ~10€. Für eine Aluleiste und einen Winkelschleifergriff werden nochmal 15€ veranschlagt.
Stellt sich noch die Frage nach der Stromaufnahme. Bei 288 LEDs mit etwa 40mA bei der Farbe weiß, ergibt sich eine Stromaufnahme von etwa 12A! Meine Bilder habe ich mit nur max. 20% der Leuchtkraft der LEDs gemacht (entspricht der Einstellung “2” im Einstellungsmenue)! Somit komme ich auf maximal 2,3A. Da ein Bild selten aus 288 weiß leuchtenden LEDs besteht, liegt die Stromaufnahme unter 2A. Somit konnte ich auch eine 5 Volt 2 Ampere Handy Powerbank verwenden. Testweise können auch 2 x 4 AA Batterien (6 Volt) mit Schottkydiode erwendet werden.
Durch das gleichzeitige drücken der rechten und linken Taste gelangt man in das Menue für die Einstellungen!
Folgende Einstellungen sind möglich:
- Display Kontrast
- LED max. Helligkeit 1-10 in 10% Schritten (Standard "2" auf Stromaufnahme achten!)
- LOOP
- Startcounter in Sekunden
- Speed (Abspielgeschwindigkeit)

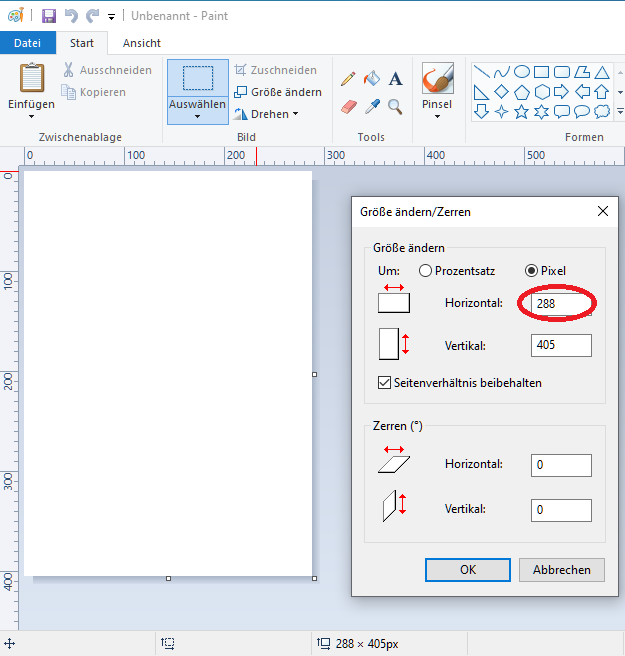

Die Erstellung eines Bitmap für den Light-Painter sollte unter Windows mit Paint erfolgen (kein MAC)! Horizontal dürfen nicht mehr als 288 Pixel verwendet werden. Das entspricht der maximalen Anzahl an LEDs eures Pixelstreifens. Öffnet euer Bild, und skaliert es entsprechend herunter.

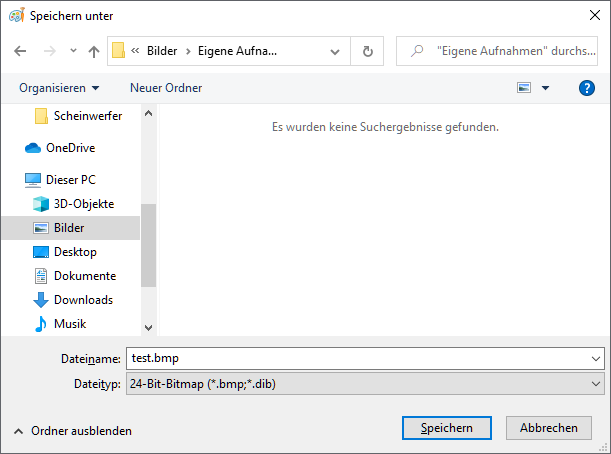

Speichert es nun als 24-Bit-Bitmap. Fertig ist das File für den LightPainter. Im Download findet Ihr Bitmaps zum ausprobieren von mir.

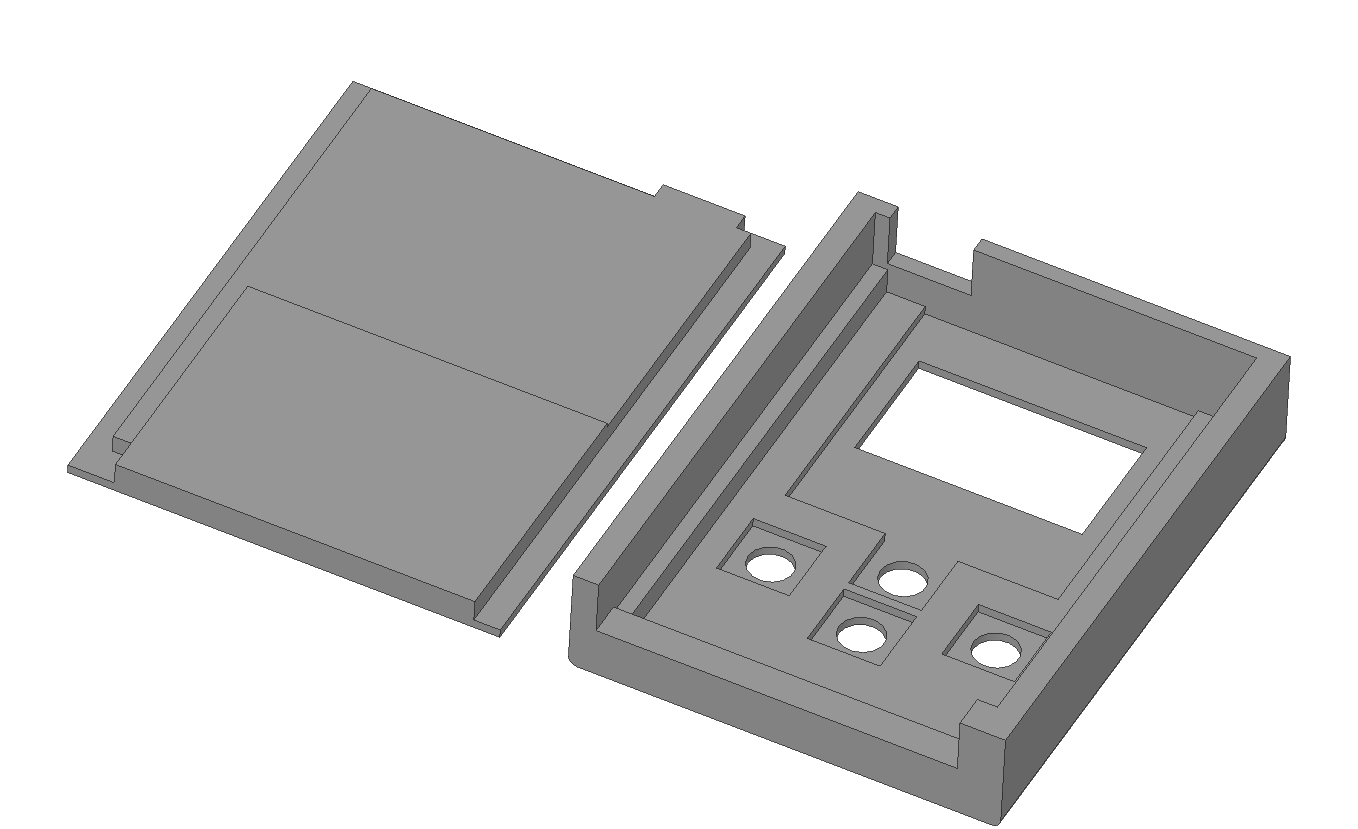

Im Download befindet sich ein STL File, für den 3D Drucker. Mit diesem File können zwei passende Teile gedruckt werden. Somit habt Ihr ein Gehäuse für den Light-Painter.
Dateien Download
Schaltplan, Software usw. (13.03.2021)
