32 Universen WS28XX LED Strip Controller



32 Universe Controller für 5440 RGB LEDs/4096 RGBW LEDs (16384 Kanäle)

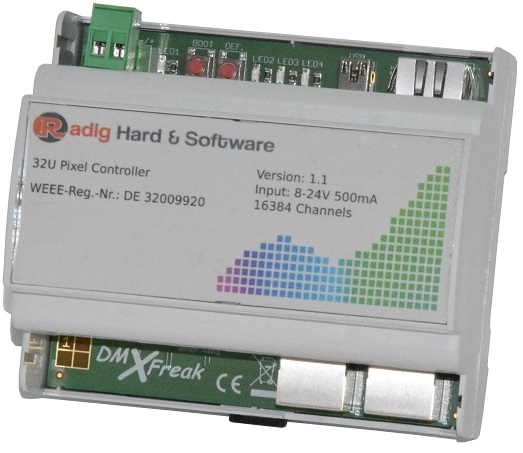

Das 32 Universen LED Hutschienen Controller Modul ist ein leistungsstarkes und kompaktes digitales LED ArtNet Interface, das speziell für die Steuerung verschiedener digitaler LED-Streifen über ein Ethernet-Netzwerk entwickelt wurde. Dieses Modul ermöglicht es, eine Vielzahl von LED-Streifen präzise und effizient anzusteuern, was es ideal für anspruchsvolle Lichtinstallationen macht.

Hauptmerkmale:

• Netzwerkanschluss: Der Controller verfügt über einen Standard RJ45 Netzwerkanschluss, der eine einfache Integration in bestehende Netzwerke ermöglicht.
• Einfache Konfiguration: Die Konfiguration des Controllers erfolgt über eine benutzerfreundliche Webseite, die eine intuitive Bedienung und Anpassung der Einstellungen ermöglicht. Dies macht die Einrichtung auch für weniger erfahrene Benutzer unkompliziert
• Erweiterungsmöglichkeiten: Mit dem RJ45 Range Extender können größere Distanzen zwischen dem Controller und den LED-Streifen überbrückt werden. Dies ist besonders nützlich in Anwendungen, bei denen die LED-Streifen weit vom Steuerungsort entfernt installiert werden müssen.

Das 32 Universen LED Hutschienen Controller Modul ist somit eine ideale Lösung für alle, die eine zuverlässige und flexible Möglichkeit suchen, digitale LED-Streifen in ihre Projekte zu integrieren. Egal ob für professionelle Lichtinstallationen oder kreative Anwendungen, dieses Modul bietet die nötige Leistung und Flexibilität.



Der RJ45 Range Extender ist eine praktische Lösung, um größere Distanzen zwischen dem Controller und den LED-Streifen zu überbrücken. Hier sind einige wichtige Aspekte und Vorteile dieses Geräts:

• 1. Erweiterung der Reichweite
  Der RJ45 Range Extender ermöglicht es, die Reichweite der Kommunikation erheblich zu vergrößern. Dies ist besonders nützlich, wenn die LED-Streifen an Orten installiert sind, die weit vom Steuerungsort entfernt sind.


• 2. Einfache Installation
  Die Installation des Range Extenders ist unkompliziert. Er wird einfach in die bestehende Verkabelung integriert und benötigt keine speziellen Kenntnisse oder umfangreiche Konfigurationen.


• 3. Netzwerkstabilität
  Durch den Einsatz des Range Extenders kann die Signalqualität über längere Distanzen aufrechterhalten werden. Dies minimiert das Risiko von Signalverlust oder -verschlechterung, die bei langen Kabelstrecken auftreten können.


• 4. Flexibilität bei der Planung
  Mit der Möglichkeit, größere Distanzen zu überbrücken, können Benutzer ihre Lichtinstallationen flexibler planen. Dadurch sind kreative und vielseitige Designs möglich, ohne dass man sich um die physische Nähe der Komponenten kümmern muss.



Range Extender mit 2 Ports / Lines für jeweils 1360 RGB LEDs oder 1024 RGBW LEDs



Technische Daten:

• Abmessungen (LxBxH): 106mm x 90mm x 67mm
• max. 5440 RGB LEDs / 4096 RGBW LEDs (16384 Kanäle - 32 Universen)
• Spannungsversorgung 7 - 24 Volt 500mA
• 100Mbit Ethernet Interface
• 4 x Differenzialausgänge / TTL für je 1360 RGB - 1024 RGBW LEDs
• LED Type: WS2811, WS2812, WS2812B, WS2813, WS2815, WS2818, SK6812, TM1804, APA104, UCS1903, UCS2903
• Software Update via USB
• Gewicht: 0,125kg



Empfohlene Software:

• xLights
• JINX
• Madrix
• LED Mapper

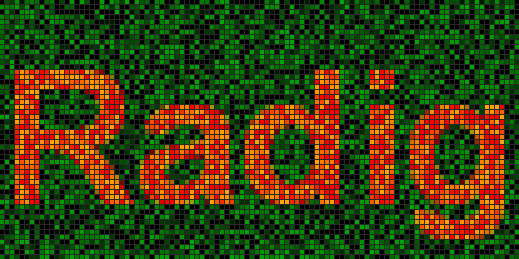

Der Controller wurde für eine Pixelwand bestehend aus 5408 WS2812 RGB LEDs entwickelt. 104 x 52 LEDs (Pixelfeld 3cm) entspricht einer Größe von 3,4 x 1,7 Meter. Aber auch andere Einsatzzwecke sind möglich. Bei Interresse einfach eine Mail an: mail(at)ulrichradig(dot)de



Download, Dateien:

Doku, Firmware usw. (09.06.2021)







---
