Art Net -> WS2812 Pixel Controller
Matrix aus 169 WS2812 LEDs (13 x 13 LEDs) 60 LEDs pro Meter! Die Farbmatrix ist dabei GRB. Unter Madrix muß mit dem Fixture Editor ein neues Device angelegt werden.

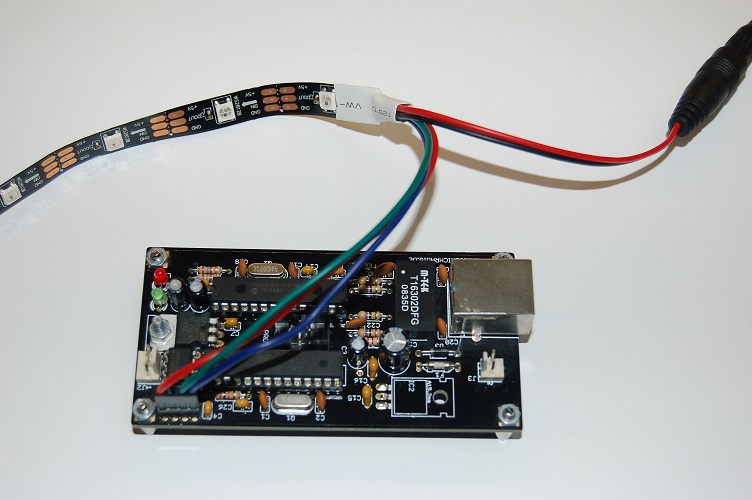

Im Anhang die Software zum direkten Anschluß von WS2812 LEDs an das Art Net Node. DOUT ist der Pin C4 am AVR, dieser wird an dem DIN Pin der WS2812 LED angeschlossen. Die Spannungsversorgung erfolgt über ein seperates 5 Volt Netzteil, hiermit wird der WS2812 Strip sowie das Art Net Node versorgt. Dabei ist der Spannungsregler 7805 zu entfernen!

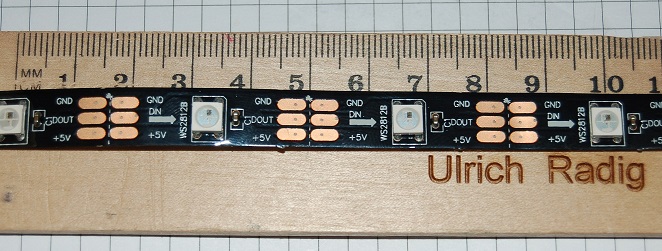

WS2812B LED Strip mit 30 LEDs pro Meter! Die Leistungsaufnahme liegt bei einem 4 Meter Strip und 30 LEDs pro Meter bei etwa 36 Watt! Mit dem Controller können 170 LEDs über ein DMX Universum angesteuert werden.

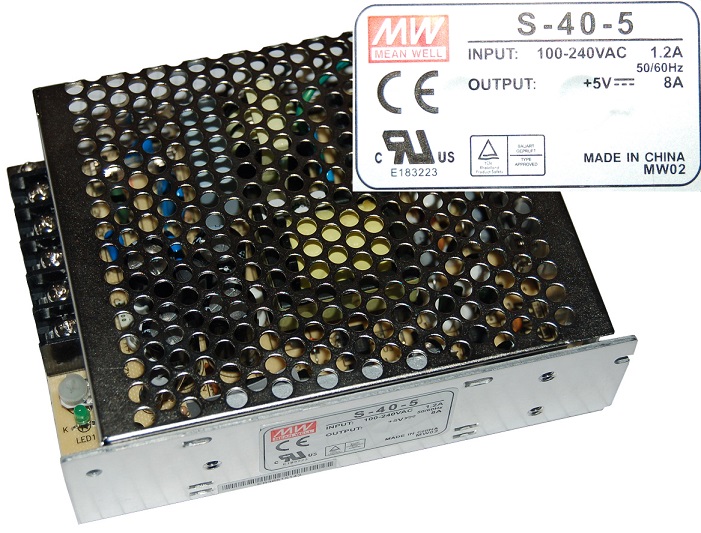

Bei einem WS2812 Strip mit 30 LEDs pro Meter und einer Leistungsaufnahme von max. 36Watt ist das hier dargestellte Mean Well Netzteil vollkommen ausreichend.
Dateien für den WS2812 MOD
