8 Kanal DMX Node (Art- NET, sACN E1.31)
Das OctoNode gibt es auch direkt in unserem Onlineshop!

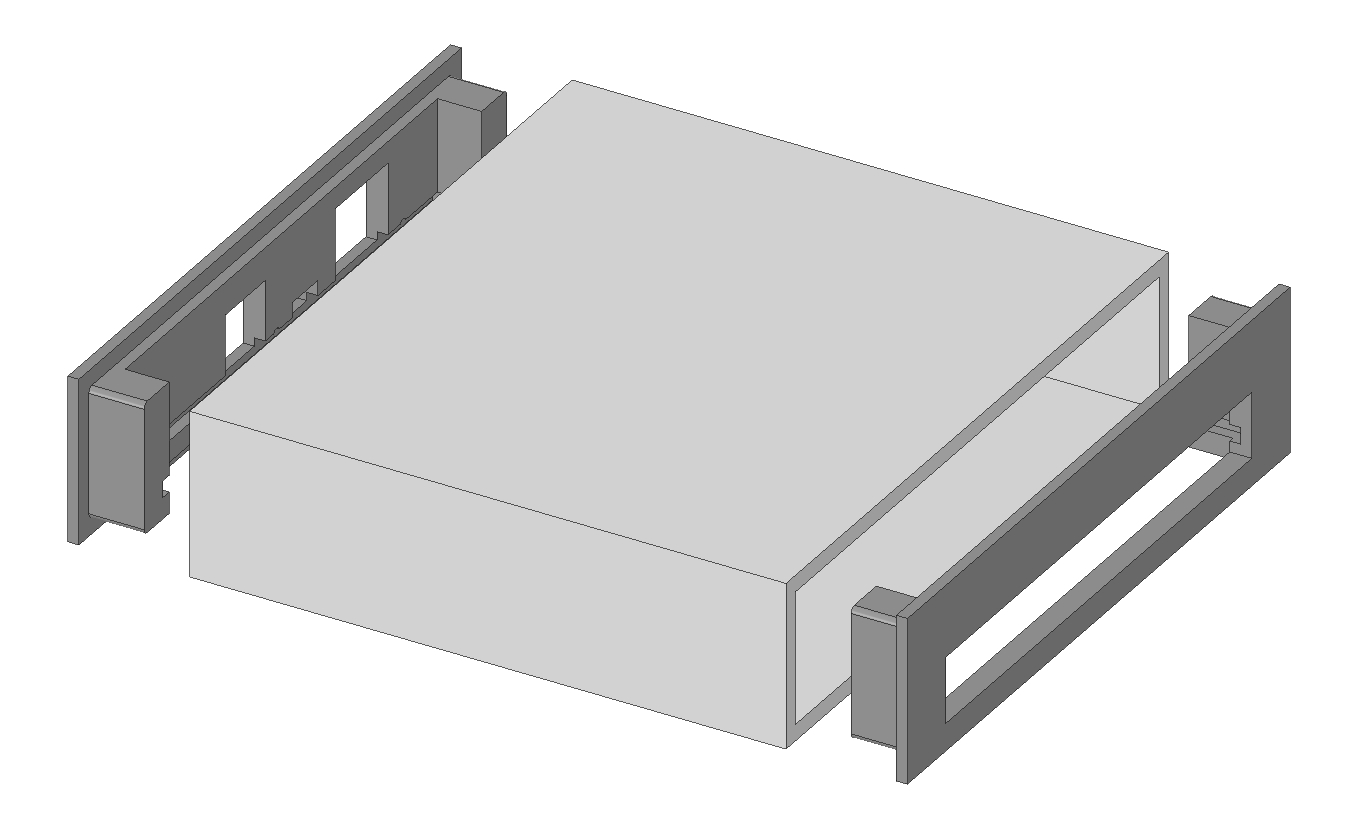

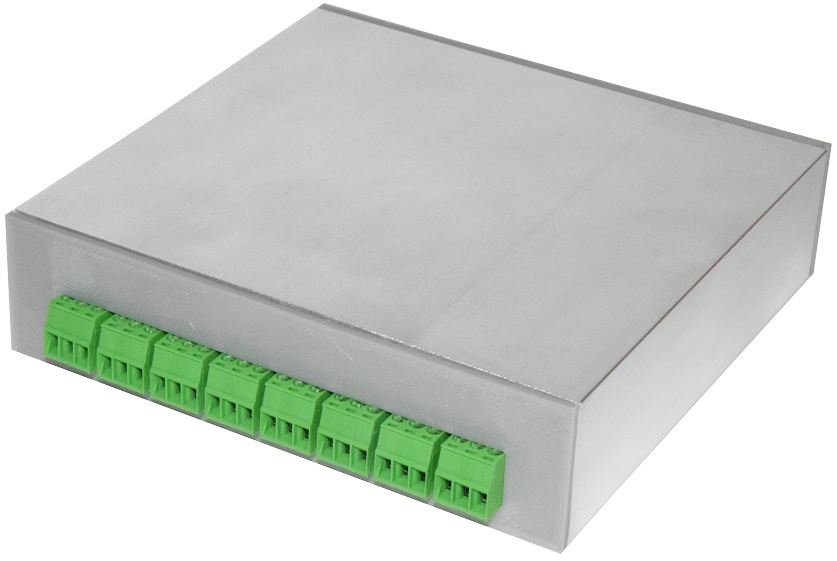

Im Download befindet sich ein STL File, für den 3D Drucker. Mit diesem File können zwei passende Seitenteile gedruckt werden. In Verbindung mit einem 120x30x3mm Alu Rechteckrohr mit einer Länge von 109,5 mm habt Ihr ein passendes Gehäuse.

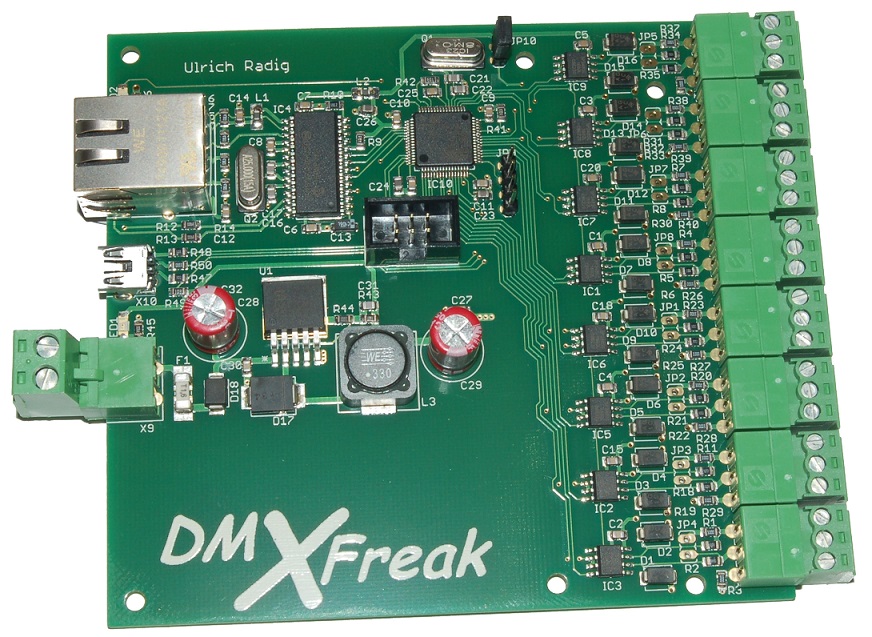

Das OctoNode ist ein PC <-> DMX Interface mit 8 DMX Universen. Dieses Modul arbeitet aber nicht wie so oft an einem USB Port sondern wird an das LAN (Local Area Network) angeschlossen. Dieses erfolgt entweder über ein Switch, oder direkt mit einem Crossoverkabel an der Netzwerkbuchse des heimischen PCs. Das Art-Net Protokoll welches auf UDP/IP basiert wurde von der Firma „Artistic Licence“ spezifiziert und ist frei verfügbar. Da es sich quasi als Standart durchgesetzt hat unterstützen fast alle Programme das Art-Net Protokoll, somit entfallen proprietäre Treiber für das Modul. Neue Treiber bei einem neuen Betriebssystem entfallen somit.
Technische Daten:
-
8 DMX Universen mit 36 Updates/Sekunde bei vollen 512 (4096) Kanälen
-
LAN Verbindung (Ethernet)
-
galvanische Trennung zwischen Computer und DMX Bus
-
Status Anzeige und Link LEDs
-
Spannungsversorgung von 7V - 24V DC 200mA
-
unterstützt 1 DMX Input und 7/8 DMX Output
Einsatz unseres Octo Nodes für Movingheads und unserer Pixel Controller beim World Dronen Prix in Dubai. Auch hier war Radig Hard & Software vertreten.

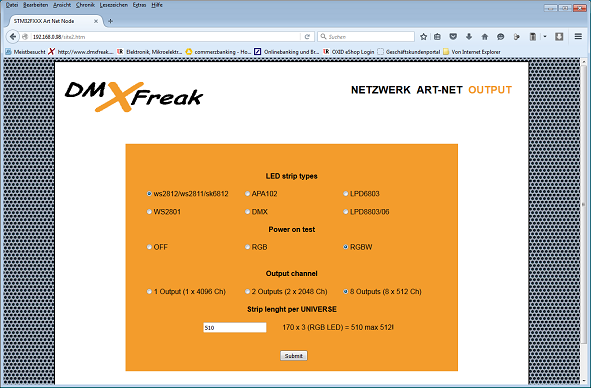

Default IP 192.168.0.98 (Universum 1-8). Die IP kann über den Webbrowser oder DMX Worksop geändert werden. Seit ART- NET V4 ist das beziehen der IP via DHCP möglich da nur noch eine IP für ein 8 fach Device bezogen werden muss.
Auch andere Einstellungen wie DMX IN (1IN/7OUT) oder (8OUT) werden über den Webbrowser eingestellt. Danach sollte das Node neugestartet werden.
Dateien, Download
Infos, Daten usw. (19.03.2021)
Art-Net ™ Designed by and Copyright Artistic Licence Holdings Ltd.
